سیم افشان چیست؟ تفاوت آن با سیم نیمه افشان و کابل افشان

تنوع زیادی در انوع سیم و کابل ها موجود می باشد. به این ترتیب برای انتخاب و استفاده درست از انواع سیم و کابل باید آنها را به درستی بشناسید و کاربرد آنها را بدانید. سیم و کابل از جنبه های مختلفی دسته بندی می شوند. در این مقاله قصد داریم به بررسی و شناخت یکی از پرکاربردترین انوع سیم بپردازیم. سیم افشان چیست؟ انواع و کاربردهای سیم افشان

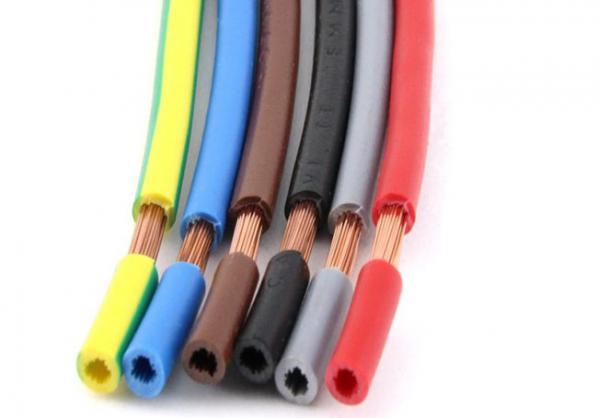

سیم افشان چیست؟

به زبان ساده، سیم های افشان از تعداد زیادی رشته های نازک مسی انعطاف پذیر به هم تابیده شده تشکیل شده اند. این نوع سیم ها در طول و قطر های متنوعی تولید و عرضه می شوند. این سیم ها معمولا نرم هستند و از انعطاف پذیری بالایی برخوردار می باشند از این رو استفاده از آنها در سیم کشی ساختمان ها و مصارف خانگی بسیار رایج است. سیم های افشان را با نشان اختصاری (NYAF) در بازار می شناسند. معمولا از سیم های افشان در پروژه های ساختمانی و روشنایی و پریز ها استفاده می شود. این نوع سیم ها به طور کلی جهت نصب در وسایل برقی و همچنین حافظت سیستم های روشنایی، در محیط های خشک، زیر یا روی گچ دیوار و دورن لوله ها استفاده می شود.



سیم افشان - فروشگاه مشاری





ساختار سیم افشان

ولتاژ تست در این سیم ها به صورت زیر است.

ولتاژ نامی ولتاژ
500/300 20000 ولت
750/450 25000 ولت

در سیم های افشان، هادی از جنس مس آنیل شده با خلوص بالا می باشد و از دسته هادی های قابل انعطاف می باشد. ویژگی هادی های مورد استفاده در سیم افشان باید مطابق با استاندارد های ملی ایران ISIR 3084 و همچنین استاندارد بین المللی IEC 60228 باشد. عایق به کار رفته در این نوع از سیم ها از جنس پلمیر PVC/C می باشد.

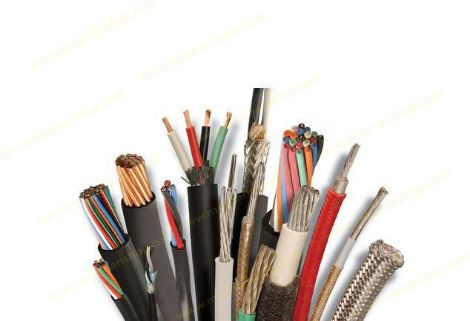

کابل افشان چیست؟

همانطور که می دانید سیم و کابل با یکدیگر فرق دارند اما مفهوم افشان بودن در هر دو به یک معنا است. کابل افشان نیز از مجموع تعداد زیادی هادی مسی که به هم تابیده شده اند تشکیل می شود. به عنوان مثال از کنار هم قرار گرفتن 25 هادی با قطر 0.30 میلی متر در کنار هم و یک لایه عایق دور آنها یک سیم افشان ساخته خواهد شد. به همین ترتیب از به هم تابیده شدن 760 هادی به قطر 0.5 میلی متر در کنار هم و قرار گیری دو لایه روکش عایق و ژاکت بر روی هادی ها، یک کابل افشان ساخته خواهد شد.



قیمت کابل افشان - فروشگاه مشاری

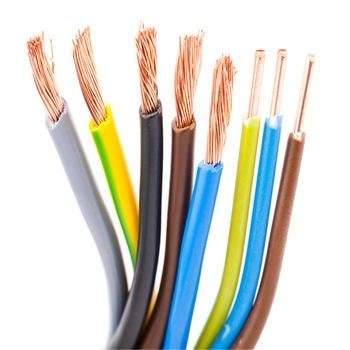

سیم و کابل نیمه افشان

برای سطح مقطع های بالاتر از شش میلی متر که به دلایلی نمی خواهیم از سیم افشان استفاده کنیم. از سیم دیگری استفاده می شود که سیم نیمه افشان یا کابل نیمه افشان نامیده می شود. سیم یا کابل نیمه افشان دارای هادی یکپارچه می باشند و مثل سیم و کابل افشان هادی های رشته رشته ندارند. هادی این سیم ها یک رشته تمام مسی یا آلومینیومی می باشد. قطر مفتول تک رشته در نیمه افشان ها با توجه به سایز سیم از 1.13 تا 3.57 میلیمتر متغیر می باشد، این سیم ها بسیار خشک هستند و انعطاف پذیری بسیار پایینی دارند. به همین دلیل برای سطح مقطع های بالاتر از 10 میلیمتر از این نوع سیم ها استفاده نمی شود.



خرید سیم افشان - فروشگاه مشاری



نکاتی در باره سیم خشک، انعطاف پذیر و زمینی

همانطور که گفته شد سیم های افشان به دلیل ساختاری که دارند از انعطاف پذیری بالایی برخوردار می باشند. به همین دلیل به سیم های افشان سیم انعطاف پذیر نیز گفته می شود. به سیم های مفتولی و نیمه افشان نیز سیم خشک گفته می شود. معمولا ترجیح داده می شود که در موارد دفنی از کابل های نیمه افشان و مفتولی استفاده شود از این رو به این کابل ها، کابل زمینی نیز می گویند.
