جدول مشخصات فنی کابل های فشار متوسط

  • ۰
  • زمان مطالعه: ۷ دقیقه

کابل فشار متوسط چیست؟

کابل های فشار متوسط با هادی های مسی و آلومینیومی مطابق استاندارد های IEC یا BS به صورت تک رشته و سه رشته تولید و عرضه می شوند. این دسته از کابل ها دارای رنج ولتاژی 6 تا 30 (6000 تا 30000) کیلووات هستند. از کابل های فشار متوسط برای تامین برق ساختمان های مسکونی، تجاری و مدار های توزیع صنعتی استفاده می شود. می توان از این کابل ها در داخل ساختمان و محیط های داخلی با رعایت قوانین و استاندارد های مربوطه  در ترانشه یا کانال، زیر زمین به صورت دفن مستقیم در زیر خاک خشک یا مرطوب یا در سینی های کابل برای ساختمان های صنعتی استفاده کرد. همچنین این کابل ها برای نصب در فضای آزاد، تابلو برق و نیروگاه ها مناسب می باشند.

کابل های فشار متوسط معمولا با عایق XLPE مقاوم در برابر درخت آبی تولید می شوند.

کاربرد کابل فشار متوسط

  • ارتباط میان سوئیچ گیر و ترانسفورماتور در پست های فوق توزیع و انتقال
  • ارتباط میان ترانسفورماتور و ژنراتور افزاینده در نیروگاهها
  • خطوط زمینی توزیع برق
  • خطوط اختصاصی تامین برق کارخانه ها و صنایع بزرگ

|مشاهده انواع محصولات سیم و کابل

ساختار کابل فشار متوسط

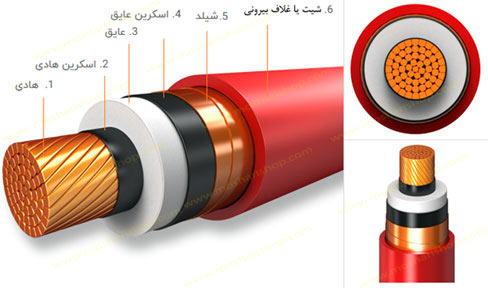

همانطور که مشاهده می کنید کابل تک رشته فشار متوسط از چندین لایه تشکیل می شود که در ادامه به بررسی آنها می پردازیم.

بررسی ساختار کابل فشار متوسط -مشاری شاپ

هادی کابل

اولین قسمت هادی کابل می باشد که از آلومینیوم یا مس آنیل شده ساخته می شد. معمولا طرح های مختلفی در تولید هادی ها بکار گرفته می شود که از جمله آنها می توان به هادی های چند جزئی Milliken و هادی های تابیده شده منظم فشرده اشاره نمود.

مشخصات فنی کابل فشار متوسط - بررسی و کاربرد آن

در ساختار هادی تابیده شده منظم، هادی ها از مجموع سیم های گرد به هم تابیده شده تشکیل می شوند و معمولا یک رشته در وسط و در لایه اول، شش رشته دیگر به دور آن تابیده می شوند و در مقاطع بزرگ تر 12 رشته دیگر به دور لایه اول تابیده می شود و این ساختار به همین ترتیب در لایه های بعد تکرار می شود. جهت از بین بردن فاصله میان رشته ها که موجب تخلیه الکتریکی و کاهش طول عمر کابل می شوند و همچین به منظور کاهش مواد مصرفی در کابل، هادی تا حد ممکن فشرده می شود.

قیمت کابل فشار متوسط - مشاری شاپ

در ساختار هادی چند جزئی یا Milliken ، در هر سکتور سیم های هر لایه به صورت منظم قرار داده میشوند. گام رشته ها موجب می شود که فاصله آنها تا مرکز در طول هادی متفاوت باشد. از مزایای این ساختار می توان به کاهش اثر پوستی اشاره نمود. اسکرین هادی هم یک ترکیب نیمه رسانای اکسترود شده است که بر روی هادی قرار می گیرد که از شدت میدان الکتریکی بین هادی و XLPE می کاهد.



عایق کابل فشار متوسط

عایق این کابل معمولا با استفاده از XLPE با ضخامت مناسب برای تامین الزامات فیزیکی و الکتریکی که مشخص شده توسط استاندارد های طراحی و تولید کابل همانند IEC، BS و ... ساخته می شود. این عایق باید دارای مقاومت لازم در برابر گرما و رطوبت باشد و از کیفیت بسیار بالایی برخوردار باشد. عایق کابل باید به نوعی باشد که جهت نصب در مکان های خشک و مرطوب در دمای بیش از 90 درجه سانتی گراد در شرایط عادی، 130 درجه در شرایط اضافه بار اضطراری و 250 درجه سانتی گراد در شرایط اتصال کوتاه مناسب باشد.



| بیشتر بخوانید : روش های مطمئن برای شناسایی سیم و کابل مرغوب.

اسکرین عایق

در لایه بعد، اسکرین عایق با همان اسکرین هادی قرار داده میشود. اسکرین عایق باید مستقیم بر روی عایق اعمال شود. اسکرین عایق از ترکیب نیمه رسانای اکسترود شده بر روی عایق تشکیل می شود.

شیلد فلزی کابل

زمانی که ولتاژ به صدها یا حتی ده ها کیلو ولت می رسد، یک شیلد فلزی جهت خنثی کردن میدان الکتریکی خارج از کابل مورد نیاز است. شیلد با اهداف زیر در ساختار کابل قرار داده می شود.

  • بازگشت جریان شار خازنی
  • موجب کاهش تاثیر الکتریکی در محیط اطراف کابل در زمان بروز خطای زمین
  • حفاظت در برابر تماس تصادفی
  • هدایت جریان خطای زمین در صورت بروز خطا تا زمان خاموش شدن سیستم

صفحه فلزی در کابل های ولتاز متوسط معمولا از یک یا چند نوار یا یک لایه متحدالمرکز سیم یا ترکیبی از نوار و سیم تشکیل می شود. حین انتخاب شیلد که معمولا از جنس مس هستند نه تنها برای ایمنی مکانیکی بلکه برای تامین ایمنی الکتریکی هم باید به احتمال خوردگی توجه نمود.

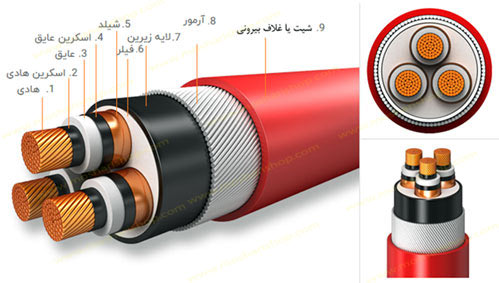

کابل فشار متوسط سه رشته ای - بررسی و کاربردآن- مشاری شاپ

زره یا آرمور کابل

آرمور یا زره کابل را در برابر فشار های مکانیکی مقاوم می کند. معمولا در کابل های چند رشته ای، از فولاد گالوانیزه به عنوان زره در یکی از اشکال سیمی یا نواری در ساختار کابل استفاده می شود.

معمولا در ساختار کابل در قسمت هایی که انتظار می شود کابل در معرض آسیب مکانیکی یا تنش های بالا قرار گیرد از زرهی غیر مغناطیسی (آلومینیومی )استفاده میشود. معمولا در کابل های تک هسته ای، در سیسنتم های سه فاز یا تک فاز AC جهت جلوگیری از تلفات اضافی زره قرار داده نمی شود.

همانطور که می دانید شیلد فلزی و دیگر اجزای فلزی به حفاظت بیشتری در برابر آسیب مکانیکی و بیش از همه در برابر خوردگی ناشی از آب همراه با دیگر اجزای الکترولیتی فعال در خاک نیاز دارند. از این رو ژاکت خارجی یا شیت باید در برابر فشار های مکانیکی حین سرویس، نصب و همچنین خطراتی همانند هیدروکربن ها، موریانه و ... مقاومت کند. ژاکت باید از ترکیب ترمو پلاستیک همانند، پی وی سی، پلی اتیلن و ... ساخته شده باشد و بر روی کابل قرار داده شود.



انواع کابل فشار متوسط

کابل های فشار متوسط در انواع معمولی، مسلح و مسلح سربی دسته بندی می شوند.

کابل فشار متوسط معمولی

  1. N2XSY
  2. NA2XSY
  3. N2XSEY
  4. NA2XSEY

کابل فشار متوسط مسلح

  1. N2XSYRY
  2. N2XSYBY
  3. N2XSEYRY
  4. N2XSEYBY
  5. NA2XSYRY
  6. NA2XSYBY
  7. NA2XSEYRY
  8. NA2XSEYRY

کابل فشار متوسط مسلح و سربی

  1. N2XSYKYRY
  2. N2XSYKYBY
  3. N2XSEKYRY
  4. N2XSEKYBY
  5. NA2XSYKYRY
  6. NA2XSYKYBY
  7. NA2XSEKYRY
  8. NA2XSEKYBY

کابل فشار متوسط مسلح می تواند در برابر تنش های مکانیکی و فیزیکی خارجی مقاومت کند. نوع سربدار نیز در محیط های حاوی حلال ها، مواد خورنده و هیدروکربن ها پایدار، و در برابر نفوذ آب به صورت شعاعی مقاوم هستند.

نحوه کد گذاری کابل فشار متوسط

شما می توانید مشخصات فنی کابل را از طریق کد کابل به طور کامل متوجه شوید. به عنوان مثال با توجه به جدول زیر کد NYFGby نشان دهنده کابل با هادی مسی می باشد که دارای عایق PVC و زره فولاد گالوانیزه است. و همچنین برای محکم کردن زره از نوار مارپیچ استفاده شده است. Y نشان دهنده این است که کابل دارای روکش PVC است.

جدول مشخصات فنی کابل های فشار متوسط



نوع نماد مثال
کابل با هادی مسی N NYY
کابل با هادی آلومینیومی NA NAYCWY
عایق PVC (اولین Y در ردیف علامت گذاری) Y NAYY
عایق PE (اولین 2Y در ردیف علامت گذاری) 2Y N2YSY
عایق XLPE 2X N2XSY
هادی هم مرکز با هادی مسی که دارای نوار یا سیم های مارپیچی مسی می باشد. C NYCYFGY
هادی هم مرکز با هادی های مسی که به صورت موجی شکل داده شده و همراه نوار مسی مارپیچی است. CW NAYCWY
هادی هم مرکز با هادی های مسی و نوار مسی که به صورت مارپیچی روی هر رشته به صورت جداگانه به کار رفته است. CE N2XCEY
حفاظ شامل هادی های مسی و نوار مسی که به صورت مارپیچی بکار رفته است. S NYSY
حفاظ شامل هادی های مسی و نوار مسی که به صورت جداگانه هر رشته بکار رفته است. SE NYSEY
پوشش ضد آب به صورت طولی (F) NA2XS(F)2Y
زره گالوانیزه از هادی فولادی تخت F NAYFGbY
زره نوار فولادی B N2XSYBY
زره گالوانیزه از نوار فولادی به صورت مارپیچی G NYFGbY
زره گالوانیزه از هادی فولادی با مقطع گرد R NYCYRGbY
غلاف سربی K NYKY
غلاف PVC (دومین Y در ردیف علامت گذاری) Y NAYY
غلاف PE (دومین 2Y در ردیف علامت گذاری) 2Y NA2XS2Y



مثال : کد مشخصات فنی یک کابل 20 کیلو ولتی

1x 185 RM/25 mm² ، Al/SC/XLPE/SC/SCT/CWS/Bd/ATA/PVC، IEC 60502-2، 12/20(24)kV

در واقع این حروف بیان می کنند که

  1. کابل دارای مونوفاز یا یک رشته است که سطح مقطع هادی آن 185 میلیمتر  و شکل مقطع آن گرد استرند شده (RM) یا چند مفتولی است. سطح مقطع مجموع هادی های شیلد نیز 25 میلی متر مربع می باشد.
  2. Al :  هادی کابل از جنس آلومینیوم می باشد.
  3. SC : دارای یک لایه نیمه رسانای درونی بر روی هادی
  4. XLPE : عایق از جنس پلی اتیلن کراسلینک شده
  5. SC و SCT : لایه های نیمه رسانای بیرونی به صورت اکسترود شده و نوار بر روی عایق قرار داده شده اند.
  6. Bd : دارای پوشش میانی از جنس پی وی سی
  7. ATA : آرمور یا زره از جنس آلومینیوم و به شکل نواری
  8. PVC : روکش نهایی کابل از جنس پی وی سی می باشد
  9. کابل مورد نظر برابر با استاندارد IEC 60502-2 تولید و عرضه شده
