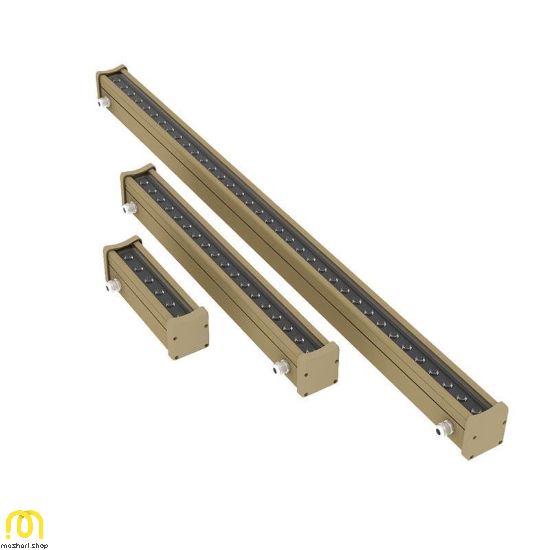

نورافکن خطی LED محصولی است که جهت روشنایی و نورپردازی بناها، محیط های خارجی و تونل ها استفاده می شود. این محصول یک نورافکن ویژه است که به شکل خطی طراحی شده و قابلیت ارتباط با سیستم های نورپردازی رنگ متغیر را دارا می باشد و همچنین در ابعاد، اشکال و زوایای پخش نور متفاوت تولید می گردد.
نورافکن خطی LED به طور ویژه جهت نورپردازی نمای خارجی ساختمان ها، بدنه پل ها، تونل ها، بناهای تاریخی و دیگر ابنیه پیشنهاد می گردند و قابل کنترل توسط سیستم کنترل نورپردازی دیجیتال (DMX) می باشند.
سیستم های (DMX) قادرند ضمن فرماندهی یک پروژه بزرگ نورپردازی، میلیون ها رنگ را نیز تولید و مدیریت نمایند. بازده بالا، طول عمر بسیار بالا و منحصر به فرد بودن این محصول از دیگر مزایای چراغ نوری LED می باشد.
ویژگی ها
* طراحي ويژه جهت کاربردهاي روشنايي ابنيه در محيط هاي خارجي و داخلي
* طول عمر بالا به واسطه استفاده از LED Driver با تلفات حداقل و طراحي حرارتي مطلوب
* بازده نوري بالا در راستاي کاهش هزينه هاي انرژي در پروژه هاي نورپردازي
* قابليت دستيابي به بهترين منحني توزيع نور منطبق با پروژه نورپردازي يا روشنايي
* تنوع در رنگ نور، زاويه تابش نور و ولتاژ تغذيه
* نصب آسان به واسطه سيستم Through Wiring
* امکان تنظيم دقيق زاويه نصب چراغ توسط براکت نصب استيل
* درجه حفاظت بالا و ضربه پذيري مناسب جهت کاربرد در محيط هاي خارجی

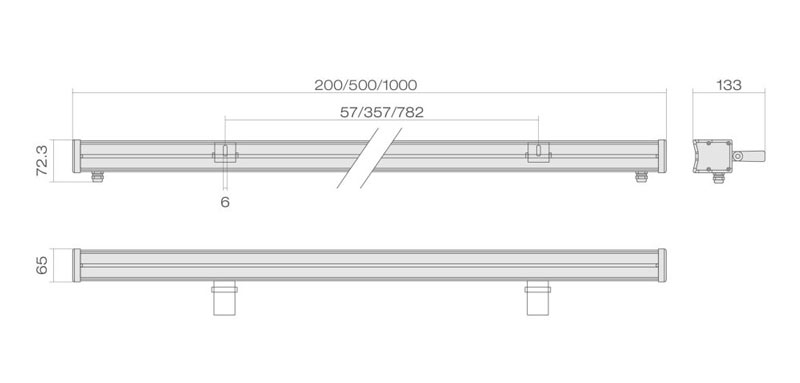

ابعاد محصولات
لوازم جانبی

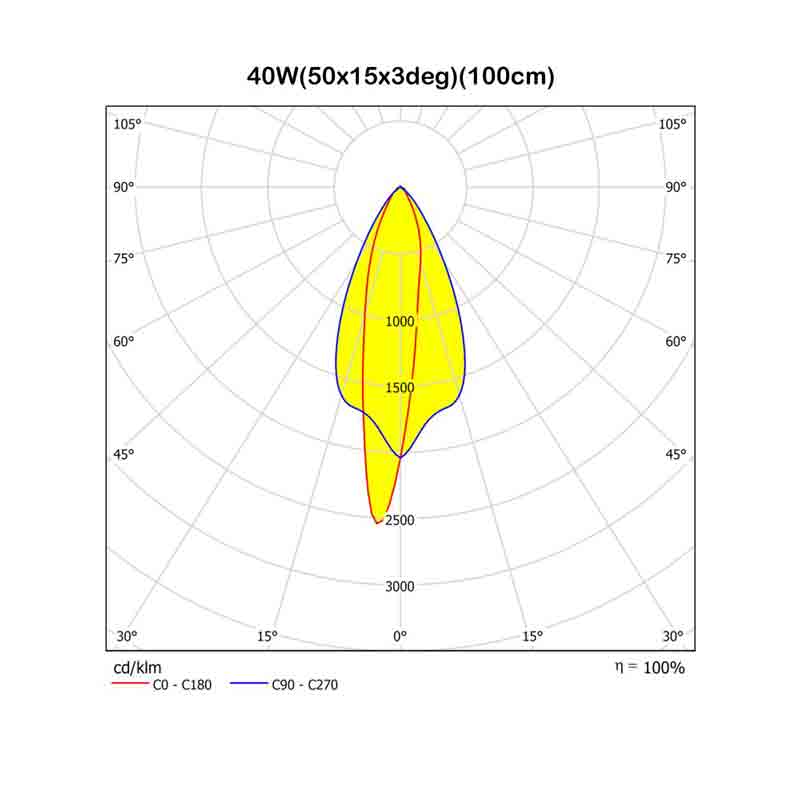

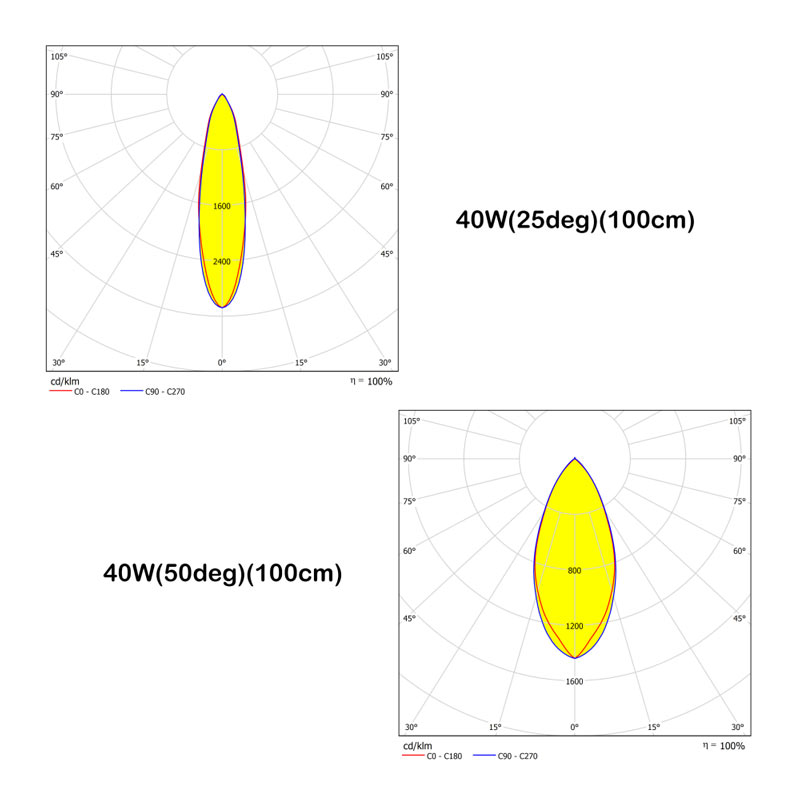

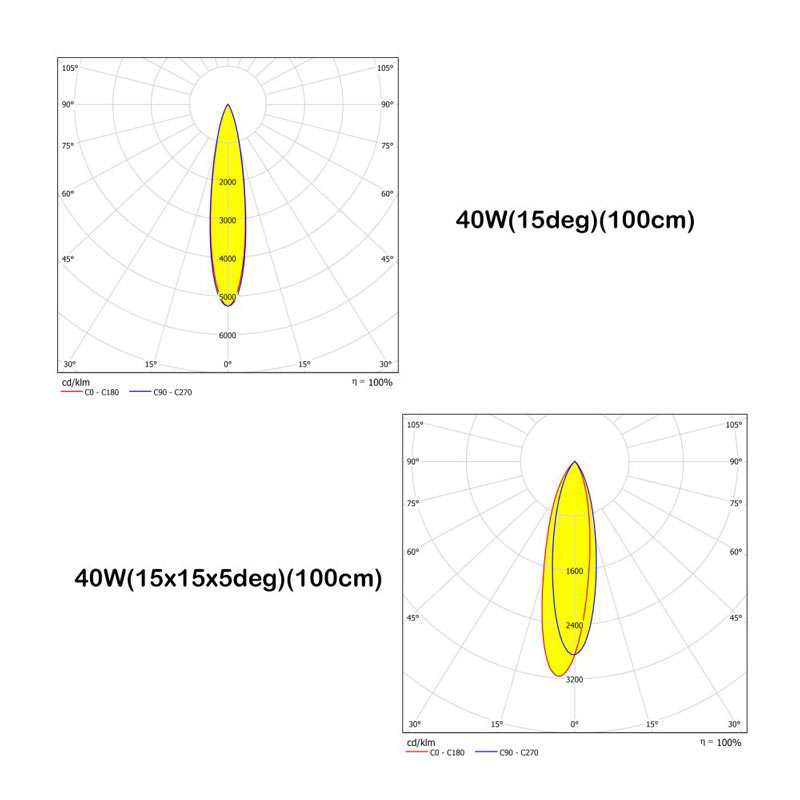

منحنی پخش نور

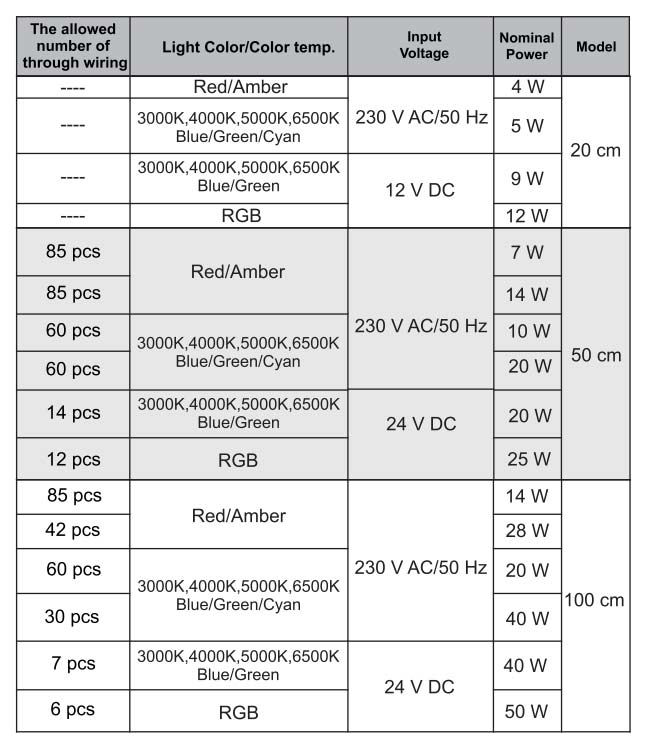

مشخصات الکتریکی
|
شاخص
|
5W
|
|
ولتاژ و فرکانس ورودی نامی (V-AC/Hz)
|
230/50
|
|
محدوده ولتاژ و فرکانس ورودی (V-AC/Hz)
|
180-265/50-60
|
|
توان نامی (W)
|
5
|
|
جریان ورودی نامی (A@V)
|
230@0.04
|
|
ضریب توان
|
0.5
|
|
ولتاژ کار مدول V-DC) LED)
|
18
|
|
نوع مدول LED
|
Integrated
|
|
کلاس حفاظت در برابر شوک الکتریکی (V230)
|
I
|

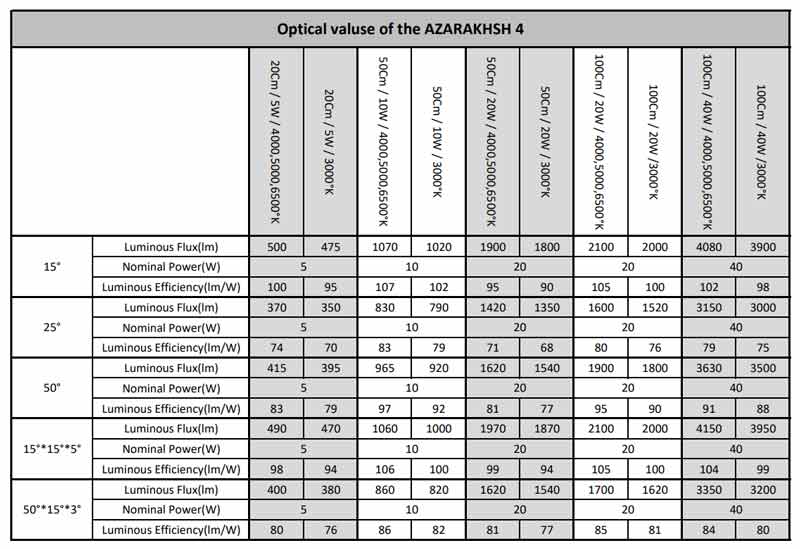

مشخصات نوری
|
منبع نوری
|
SMD LED
|
|
تعداد LED تکی به کار رفته در مدول (PCS)
|
5
|
|
توان نامی LED تکی (W)
|
1.5
|
|
شار نوری (Lm)
|
*350~500
|
|
بهره نوری (Lm/W)
|
*70~100
|
|
دمای رنگ
|
3000 ، 4000 ، 5000 ، 6500
|
|
شاخص نمود رنگ
|
75
|
|
رواداری مختصات رنگ (مقدار اولیه و حین بهره برداری)
|
5SDCM
|
|
کد حفظ شار نوری
|
9
|
|
زاویه تابش(درجه)
|
10-15-45 ,10x90
|
مشخصات مکانیکی
|
درجه آب بندی (IP)
|
IP65
|
|
جنس بدنه
|
Aluminum extrude
|
|
جنس خارجی ترین جدار نورگذر
|
Flat Tempered glass
|
|
پوشش بدنه
|
Anodized plating
|
|
وزن (Kg)
|
1.4
|
|
ابعاد (mm)
|
L500xW72.3xH65
|
مشخصات عمومی
|
دمای اسمی محیط (tq) مرتبط با عملکرد چراغ (C°)
|
25
|
|
دمای مجاز محیط (C°)
|
45+ ~ 20-
|
|
بیشینه رطوبت مجاز (%)
|
95
|
|
طول عمر میانه اسمی (L_70 B_50) (ساعت)
|
70000
|
|
مقدار اسمی خرابی ناگهانی در طول عمر میانه (%)
|
15
|
استاندارد جهانی
|
IEC 62384
|
DC or AC supplied electronic control gear for LED modules - Performance requirements
|
|
IEC 62722-2-1
|
Luminaire performance - Part 2-1: Particular requirements for LED luminaires
|
|
IES LM - 80
|
Measuring Luminous Flux and Color Maintenance of LED Packages, Arrays and Modules
|
استاندارد ایران
|
INSO 14878-1
|
تعیین رتبه کیفی لامپ ها و چراغ های LED – الزامات عمومی و آزمون ها
|
|
INSO 14878-2-4
|
تعیین رتبه کیفی لامپ ها و چراغ های LED – الزامات ویژه - نورافکن LED
|
|
INSO 5920-1
|
چراغ ها - مقررات عمومی و آزمون ها
|
